柜体尺寸（mm）
高 宽 深
2000 700 900（侧装）
2000 900 900（正装）

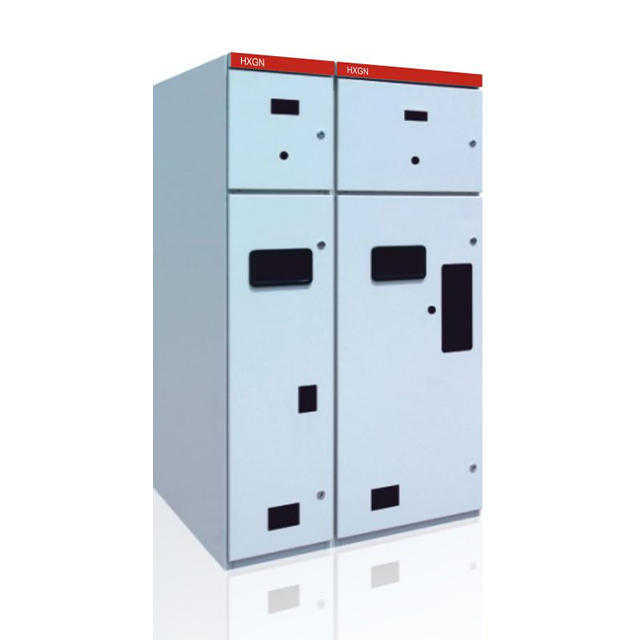

HXGN固定式高压开关柜（简称环网柜）适用于交流50Hz，10kV的网络作为开断负荷和短路及关合短路电流用。本环网柜配用手动、电动弹簧机构来操作负荷开关、接地开关和隔离开关配用手动操作机构。
技术要求
装有ZFN口-10／630型真空负荷开关的环网柜应能满足ZFN口-10／630型真空负荷开关的所有相应的技术要求。
结构和工作原理
本环网柜是以空气为绝缘介质的、主要配装ZFN口-10／630型真空负荷开关。
口进线柜方案
柜内主回路有一台ZFN口-10／630型真空负荷开关，它配装有隔离刀、酌情还配装接地刀所组成，三者共装在一个机架上，并互有联锁。因此可实现接通母线、隔离、接地三个工位的操作，柜内还可灵活配装CT、PT等元件。
口出线柜方案
柜内主回路有一台ZFN口-10／630型真空负荷开关和带撞击器的熔断器（有隔离开关的作用）及接地刀所组成，也可实现三工位操作。柜内还可灵活配装CT／PT和ZNO避雷器等元件，因此有时可省去计量柜。
进、出线柜均配有与接地开关联锁的绝缘防护隔板，柜内各开关与隔板及柜门间采用机械联锁，并达至“五防”要求，柜体外壳等级为IP2X。
