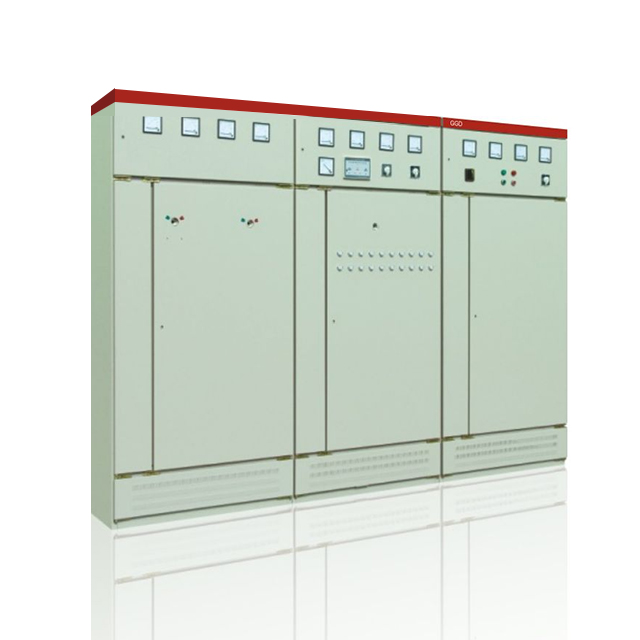

GGD型交流低压固定式开关柜适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz,额定工作电压380V,额定工作电流3150A的配电系统,作为动力、照明及配电设备的电能转换、分配与控制之用。
GGD型交流低压固定式开关柜是根据广大电力用户及设计部门的要求,本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高、动热稳定性好、电气方案灵活、组合方便、系列性、强、结构新颖、防护等级高等特点。
GGD型交流低压固定式开关柜符合IEC60439《低压成套开关设备和控制设备》,GB7251.1《低压成套开关设备和控制设备》等标准。
产品特点
口GGD型交流低压配电柜的柜体采用通用柜的形式,构架用8MF冷弯型钢局部焊接组装而成,构架零件及专用配套零件由型钢定点生产厂配套供货,以保证柜体的精度和质量。
通用柜的零部件按模块原理设计,并有20模的安装孔。通用系数高,可以使工厂实现予以生产,既缩短了生产制造周期,也提高了工作效率。
口GGD柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔,当柜内电器元件发热后,热量上升,通过上端槽孔排出,而冷风不断地由下端槽孔补充进柜,使密封的柜体自下而上形成一个自然风道,达到散热的目的。
口GGD柜按照现代工业产品造型设计的要求,采用黄金分割比的方法设计柜体外形和各部分的分割尺寸,使整
体美观大方,面目一新。
口柜门用转轴活动铰链与构架相连,安装、拆卸方便,门的折边处均嵌有一根山型橡塑条,关门时门与构架之间的嵌条例有一定压缩行程,能防止门与柜体直接碰撞,也提高了门的防护等级。
口装有电器元件的仪表门用多股软铜线与构架连接。柜内的安装件与构架间用滚花螺钉连接,整个构成完整的接地保护电路。
口柜体面漆选用聚酯桔形烘漆,附着力强,质感好,整柜呈亚光色调,避免了眩目效应,给值班人员创造了较舒
适的视觉环境。
口柜体的顶盖在需要时可拆除,便于现场主母线的装配和调整,柜顶的四角装有吊环,用于起吊和装运。柜体的防护IP30,用户也可根据使用环境的要求在IP20~IP40之间选择。
