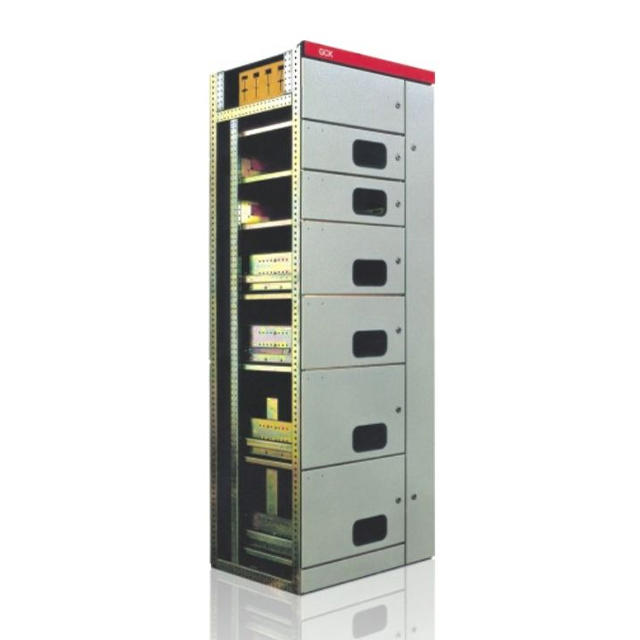

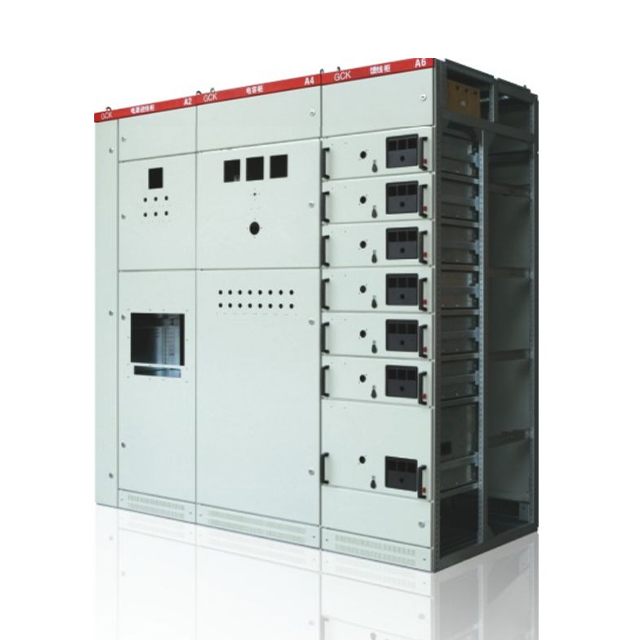

GCK(II)低压抽出式开关柜柜体

状态:
数量:
产品描述

GCK(II)低压抽出式开关柜适用于三相交流频率为50Hz、额定工作电压400V(690V),额定电流4000A及以下的发、供电系统中,作为动力、配电和电动机集中控制、电容补偿之用。广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所,本产品符合IEC60439-1、GB7251.1、JB/T9661等标准。

本柜体采用了新的制造工艺并各功能单元采用模块化设计,单元组合灵活方便,可实现并替代目前市场上的GCK的所有方案及功能。

结构说明

柜体采用组合装配式结构,骨架采用KB型材组装而成。水平母线放置柜顶,柜顶采用敞开式结构,顶盖可开启,柜体装有后门,出线方式采用后出线,安装、维修更便捷。抽屉采用开门操作方式。开门操作时抽屉采用XJG3(旋转三工位)推进机构和BPT(拨把三工位及DJG1-1G旋转三工位)推进机构。一次插件采用新型无活门方式,可靠性更高。单元回路额定电流630A以下,其中1/2单元抽屉最大电流可达到125A,1/4最大63A。柜体防护等级IP4X。

主要特点

1、整柜采用拼装式组合结构,模数孔安装。零部件通用性强、适用性好、标准化程度高;

2、抽屉柜有效单元高度1800mm,抽屉单元高度为200mm/300mm/400mm/500mm/600mm等;

3、柜体上部为母线室,前部为电器室,后部为电缆进出线室,各功能室间有钢板或绝缘板相互隔离,以保证安全;

4、柜内抽屉小室的门与断路器或隔离开关的开关操作手柄设有机械链锁,只有手柄在分断位置时门才可以开启;

5、MCC柜的抽屉采用机械三工位机构(包括200/2mm抽屉)具有三个位置(分离、试验、连接);

6、采用高可靠性一次接插件;

7、材质可选用冷轧钢板、镀锌板、敷铝锌板。
