KYN61C-40.5铠装型移开式交流金属封闭开关设备柜体
当前所在位置: 首页 » 产品中心 » 高压开关柜箱体 » KYN61C-40.5铠装型移开式交流金属封闭开关设备柜体
分享到:

KYN61C-40.5铠装型移开式交流金属封闭开关设备柜体

状态:
数量:
产品描述

KYN61-40.5型开关柜系三相交流50Hz、额定电压40.5kV的户内成套配电装置,作为发电厂、变电站及工矿企业接受和分配电能之用,并具有对电路实行控制、保护和监测等功能。

结构说明

开关柜按GB3906和IEC62271-200:2003标准而设计。整体由柜体和可抽出部件(手车)组成,柜体结构均采用敷铝锌板或镀锌板用螺栓联接组装而成,开关柜分隔为断路器室、母线室、电缆室和仪表室,所有金属构件均可靠接地,主回路系统的各隔室均有独立的压力释放通道,在电缆室内可设置10x60mm的接地母线。

主要特点

1、柜体结构采用组装式,断路器采用手车落地式结构;

2、可选配:国产设计的真空断路器ZN85-40.5(3AV3)、厦门华电固封式真空断路器VEP-40.5、阿海珐SF6断路器FP4025D、施耐德SF6断路器SF2,同类断路器具有互换性;3、手车车架中装有丝杆螺母推进机构、超越离合器,可轻松移动手车,并能防止误操作而损坏推进机构;

4、接地开关、手车、开关柜门之间的联锁均采用强制性机械闭锁方式,满足“五防”联锁功能;

5、所有的操作均可在柜门关闭状态下进行,保障操作人员的安全;

6、电缆室空间充裕,可连接多根电缆,并可架空出线;

7、外壳防护等级为IP3X,手车室门打开及各隔室间防护等级为IP2X;

8、材质可选用镀锌板或敷铝锌板制作。

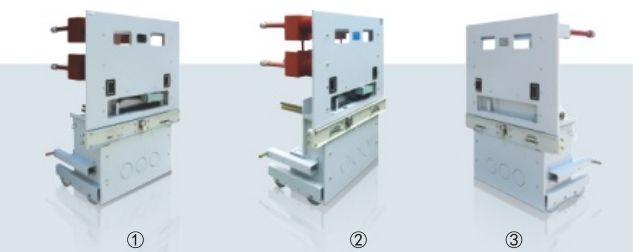

KYN61C-40.5铠装型移开式交流金属封闭开关设备柜体(落地式),详情图1

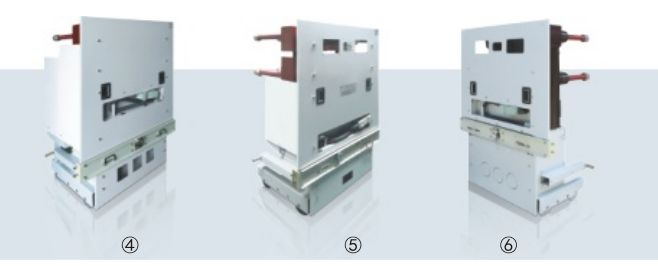

KYN61C-40.5铠装型移开式交流金属封闭开关设备柜体(落地式),详情图2

KYN61C-40.5铠装型移开式交流金属封闭开关设备柜体(落地式)


①熔断器手车

②熔断器&避雷器手车

③接地手车

④PT&避雷器手车

⑤PT&隔离手车

⑥隔离手车
